超滤膜及超滤成套设备介绍Equipment introduction

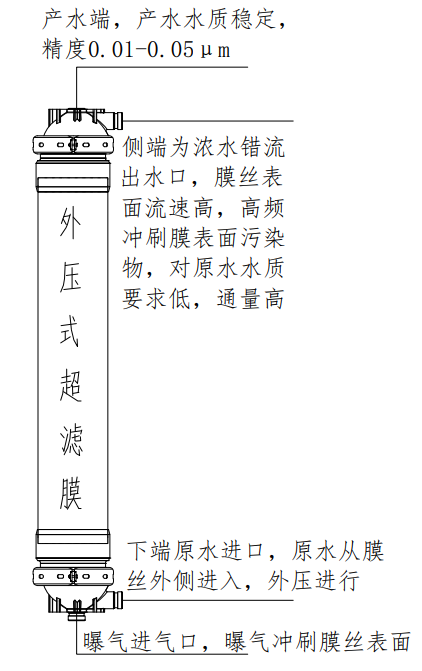

超滤(UF)是一种将溶液进行净化和分离的膜分离技术。超滤膜系统是以超滤膜丝为过滤介质,膜两侧的压力差为驱动力的溶液分离装置。超滤膜只允许溶液中的溶剂(如水分子)、无机盐及小分子有机物透过,而将溶液中的悬浮物、胶体、蛋白质和微生物等大分子物质截留,从而达到净化或分离的目的。超滤是一种以筛分为分离原理,以压力为推动力的膜分离过程,过滤精度在0.005-0.01μm范围内, 可有效去除水中的微粒、胶体、细菌、热源及高分子有机物质。可广泛应用于物质的分离、浓缩、提纯。超滤过程无相变,常温常压操作,对热敏性物质的分离尤为适宜,并具有良好的耐温、耐酸碱和耐氧化性能,能在60℃ 以下,pH为2-11的条件下长期连续使用。
超滤膜及超滤成套设备的应用Application of equipment
1.1 一般常规水源处理用超滤膜及超滤成套设备
一般水源即常规给水水源主要包括:自来水,地下水,地表水,雨水等,常规水源自然属性较强,没有严重的污染,其主要污染物一般为:SS,细菌,你傻,铁锰等物理性污染,各项污染物通过简单常规的预处理措施即可以得到有效的去除。常规水源污染物及超滤成套设备特点如下:
水源 |
主要污染物 |
预处理措施 |
超滤设备设计 |
市政供水市政自来水 |
泥沙,细菌,铁锈等 |
砂滤-碳滤-保安过滤器 |
常规内压常规超滤膜,两头浇筑不堵孔,通量:80-100L/㎡.h,回收率:90-95% |
江河湖山泉水等地表水 |
泥沙,细菌,病毒毒,腐殖酸
|
砂滤-碳滤/盘滤-保安过滤 |
大分子有机污染,常规内压常规超滤膜,两头浇筑不堵孔,通量:60-90L/㎡.h,收率:85-90% |
地下水 |
除泥沙,细菌外主要是铁锰污染物 |
锰砂过滤器-碳滤器-保安过滤器 |
常规内压超滤膜,两头浇筑不堵孔,通量:70-700L/㎡.h,回收率:85-90% |
1.2
污水废水中水回用超滤膜及超滤成套设备污水废水处理后中水回用类水质相对较为复杂,其污染种类较多,主要为:COD、BOD、SS、胶体、浊度、色度、溶解性离子等。此类废水需要经过充分的预处理后才能进入超滤系统,超滤膜一般采用抗污染膜。污水废水中水回用主要污染物及超滤成套设备特点如下:
水源 |
主要污染物 |
预处理措施 |
超滤设备设计 |
电镀废水中水回用 |
重金属离子,COD,表面活性剂,电镀助剂 |
预处理-砂滤-碳滤-精密过滤器-反渗透 |
外压抗污染膜,化学污染,胶体堵塞,反洗和化洗频繁,通量:50-60L/㎡.h,回收率:75-85%,压差:0.02-0.08mpa |
纺织印染废水 |
COD,色度等有机物
|
生化预处理-深度处理-砂滤-碳滤-保安过滤器-UF-RO |
外压抗污染膜,化学污染,胶体堵塞,反洗和化洗频繁,通量:30-50L/㎡.h,收率:85-90%,压差:0.02-0.08mpa |
生活污水 |
SS,COD,细菌,可溶性盐,BOD等 |
生化预处理-砂滤-碳滤-精滤-UF |
外压抗污染膜,化学污染,胶体堵塞,反洗和化洗频繁,通量:15-30L/㎡.h,收率:85-90%,压差:0.02-0.08mpa |
工业废水中水回用 |
COD,BOD,可溶性盐,表面活性剂等污染物 |
生化预处理-深度处理-砂滤-碳滤-精滤-UF-RO |
外压抗污染膜,化学污染,胶体堵塞,反洗和化洗频繁,通量:50-60L/㎡.h,回收率:75-85%,压差:0.02-0.08mpa |
几种超滤膜及成套超滤设备典型工艺Typical process

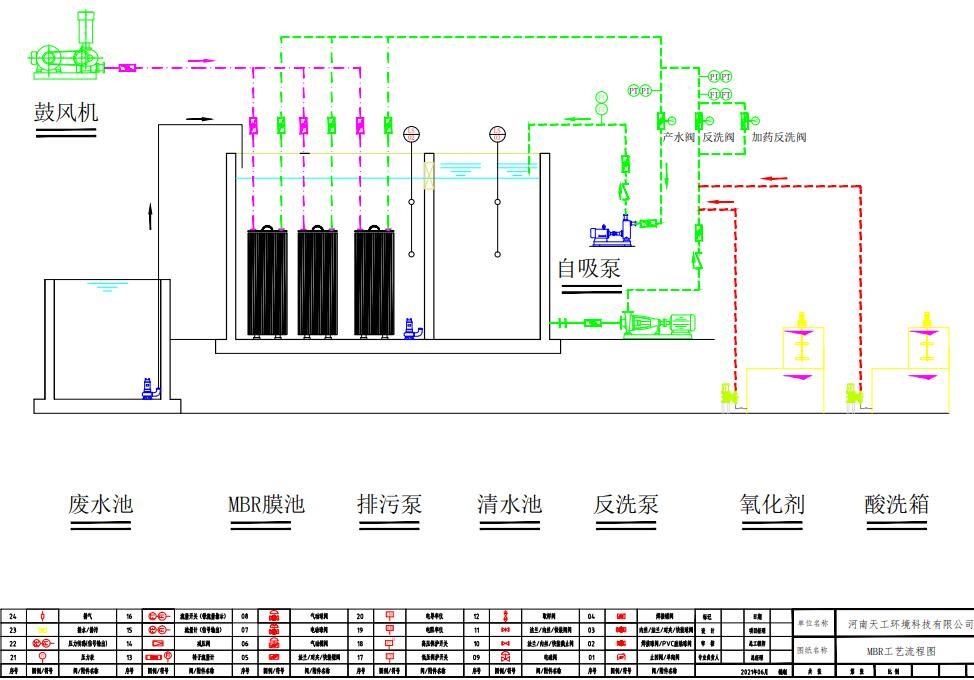

3.1MBR工艺流程 该工艺主要应用于MBR生物膜膜一体化设备,工艺包括:A-O-MBR,A-A-O-MBR工艺,主要用于生活污水处理,医院污水处理,景区服务区污水处理,其工艺流程图如下:
3.2浸没式超滤工艺流程 浸没式超滤膜工艺主要应用于:拼装式水厂、光伏线路板、玻璃研磨废水的处理,其工艺流程图如下:

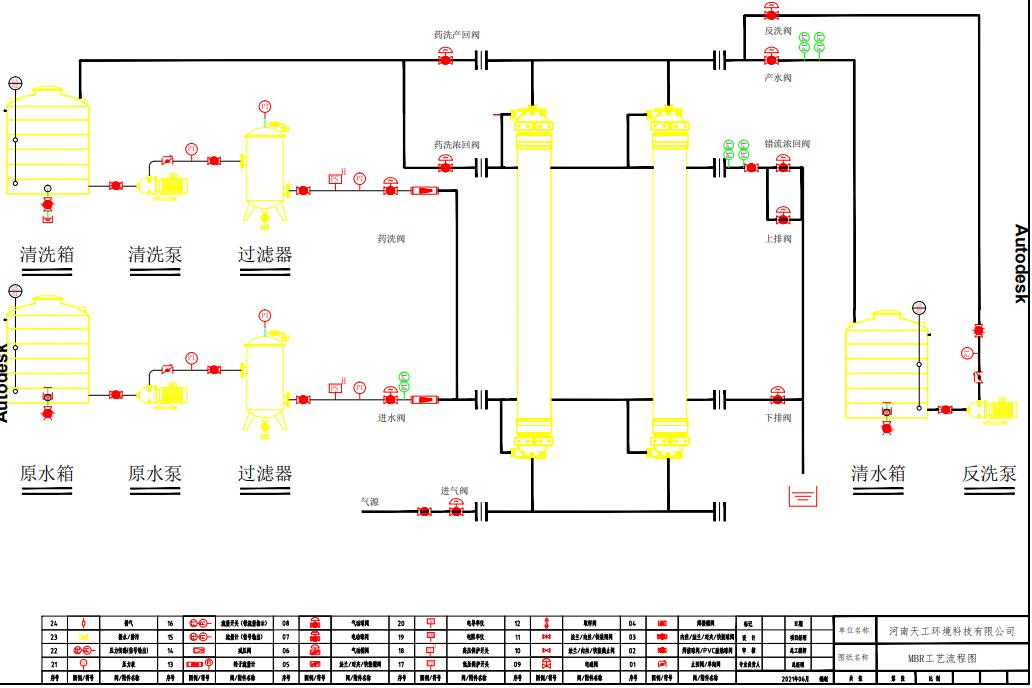

3.3柱状超滤工艺流程 柱状超滤膜工艺主要用于:市政污水、工业废水的中水回用,反渗透系统的预处理,海水淡化系统的预处理等,其主要工艺流程图如下:
超滤膜及成套超滤的典型应用Typical application
Ø 矿泉水:在矿泉水制造中,应用超滤技术。
Ø 自来水行业:河水、水库水、地下水、地表水为水源生产饮用水,水厂提标改造,代替传统沉淀池,砂滤池,自来水厂短流程新工艺的应用。
Ø 中水回用:工业废水(电镀废水,半导体光伏粉丝,PCB线路板废水,皮革废水,纺织印染废水,焦化废水,化工废水)的中水回用,市政污水的中水回用。
Ø 预处理应用:反渗透系统的预处理,海水淡化系统的预处理。
Ø 食品行业:乳制品、果汁、酒、调味品等食品的生产中逐步采用超滤技术,如牛奶或乳清中蛋白和低分子量的乳糖与水的分离,果汁澄清和去菌消毒,酒中有色蛋白、多糖及其它胶体杂质的去除等,酱油、醋中细菌的脱除,较传统方法显示出经济、可靠、保证质量等优点。
Ø 医药:在医药和生物化工生产中,常需要对热敏性物质进行分离提纯,超滤技术对此显示其突出的优点。用超滤来分离浓缩生物活性物(如酶、病毒、核酸、特殊蛋白等)是相当合适的从动、植物中提取的药物(如生物碱、荷尔蒙等),其提取液中常有大分子或固体物质,很多情况下可以用超滤来分离,使产品质量得到提高。
Ø 纯水、超纯水:工业用水的初级纯化,纯水超纯水制备RO预处理,纯水、超纯水终端处理。
Ø 发酵:生化发酵液分离与精制、酶的浓缩与精制、糖及木糖醇澄清过滤

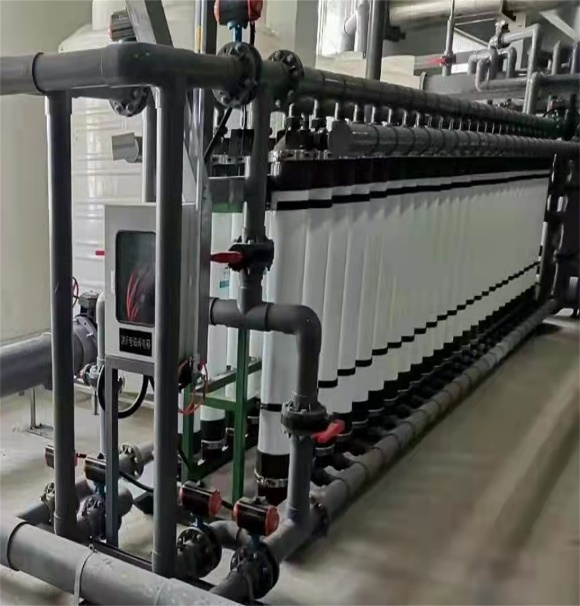

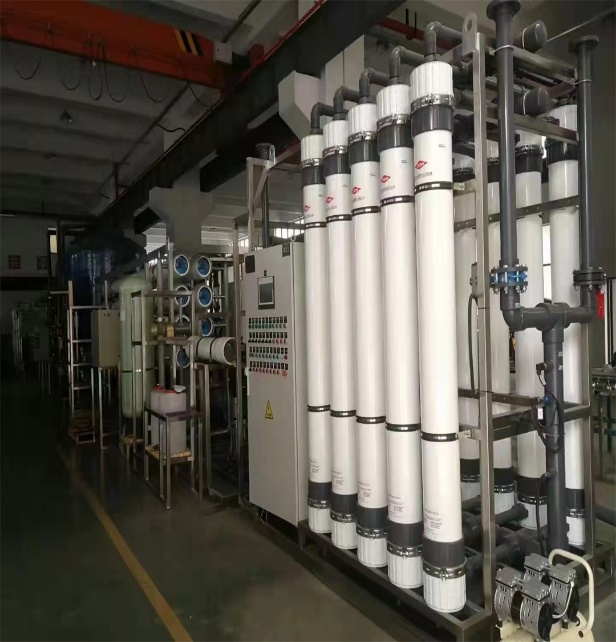

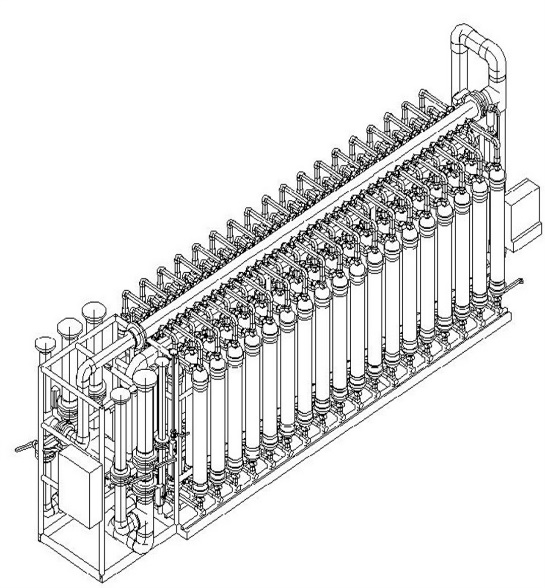

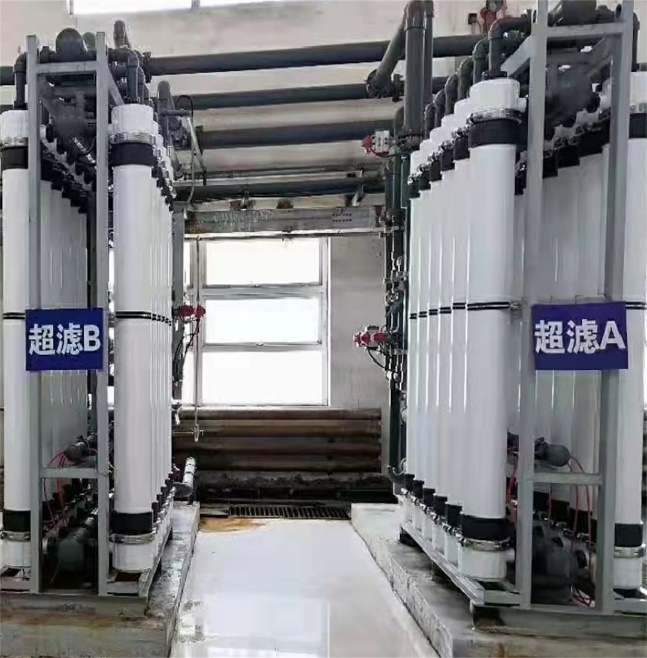

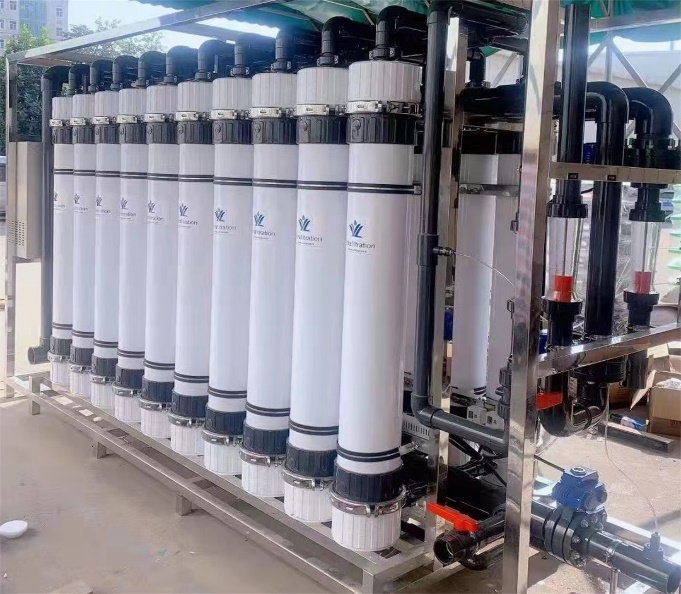

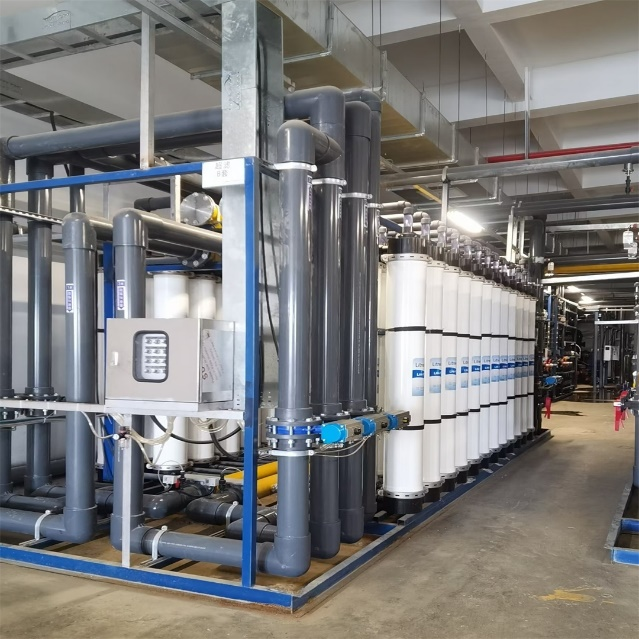

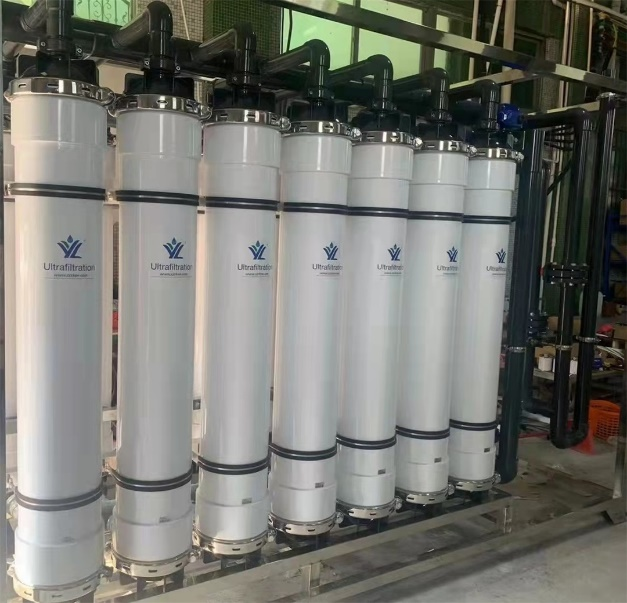

超滤膜及超滤成套设备Complete set of equipment
